Description

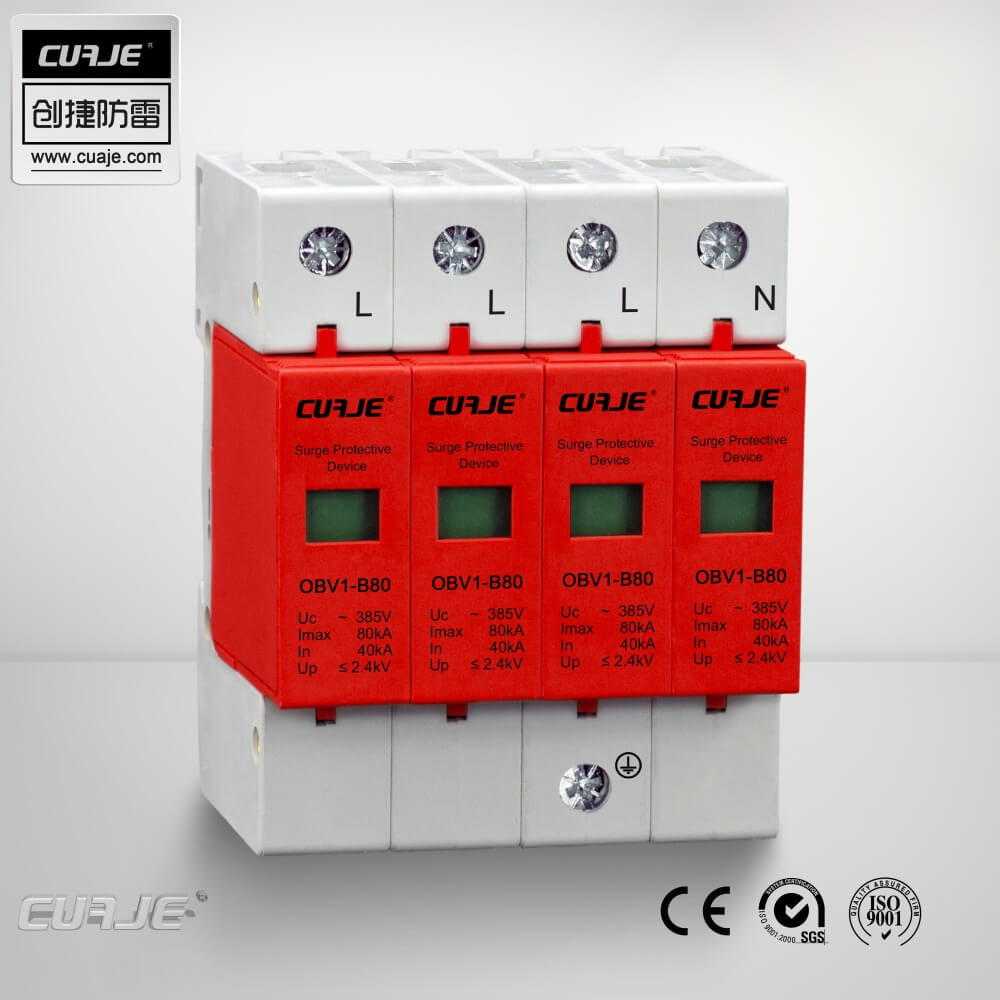

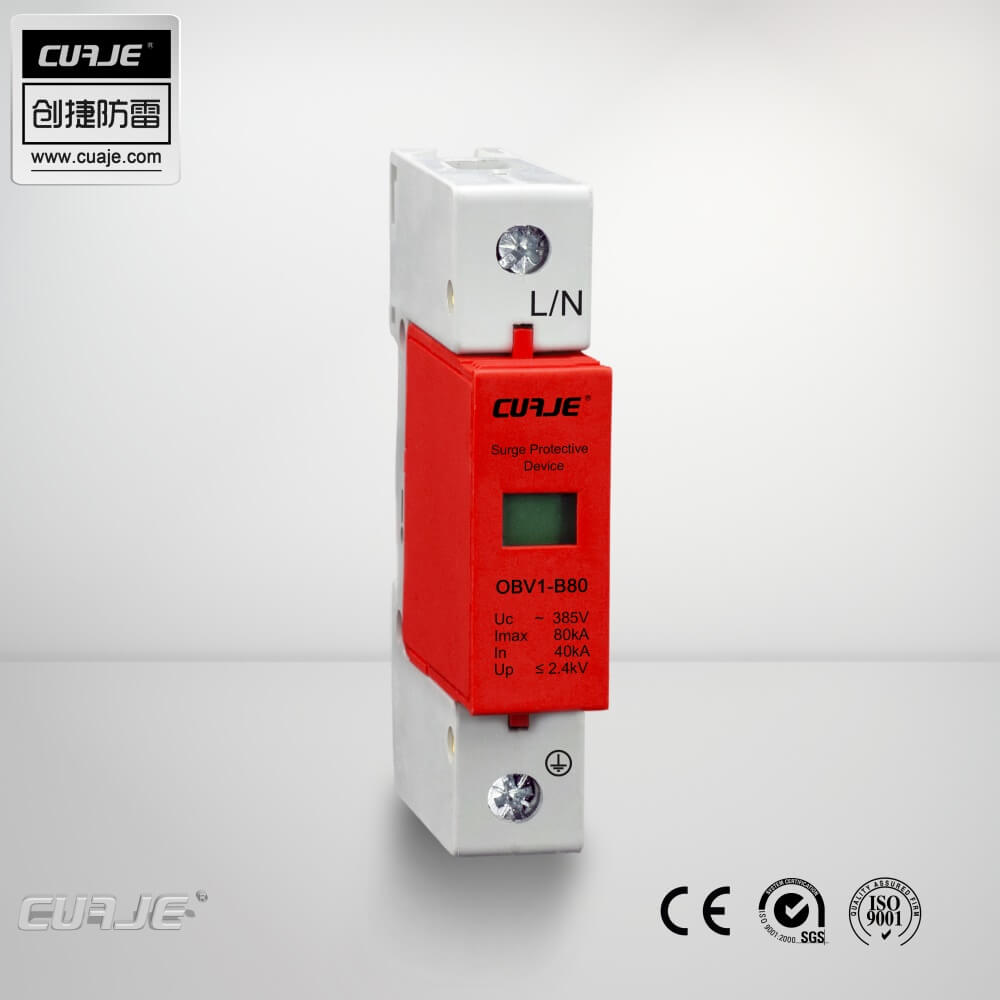

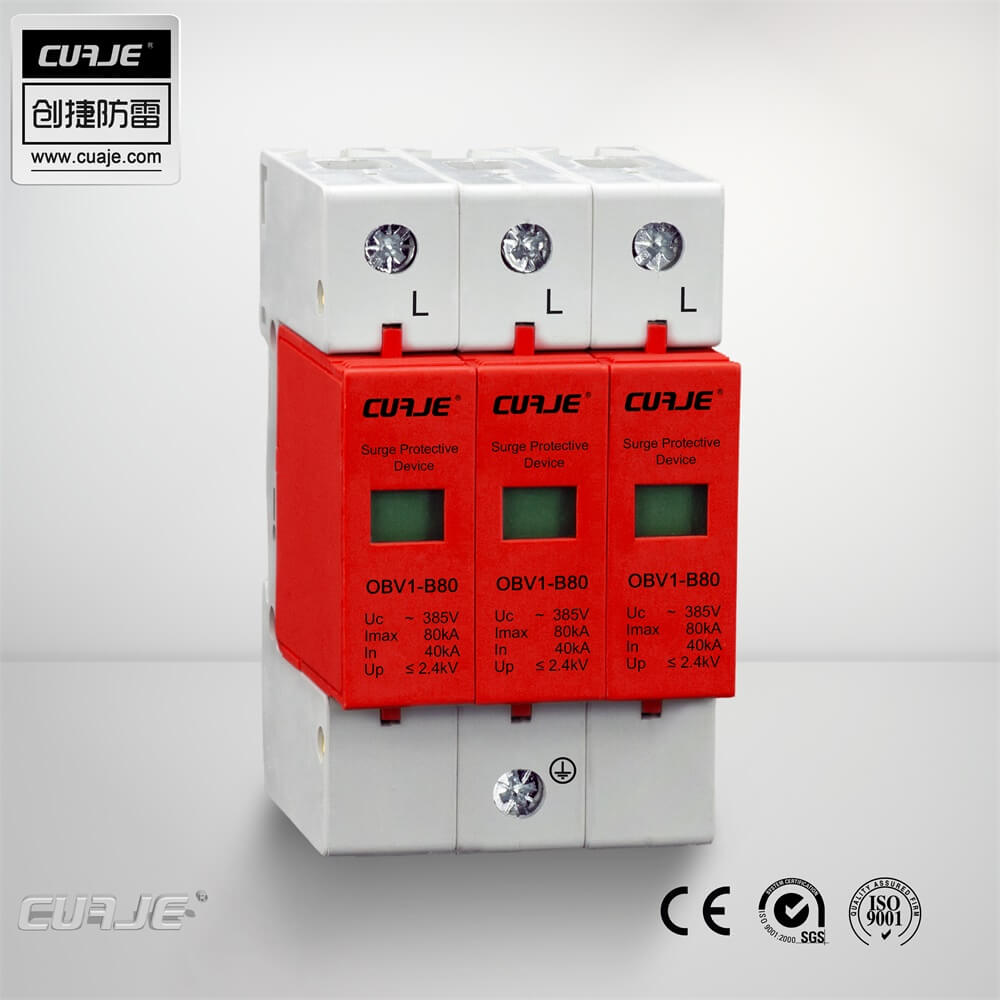

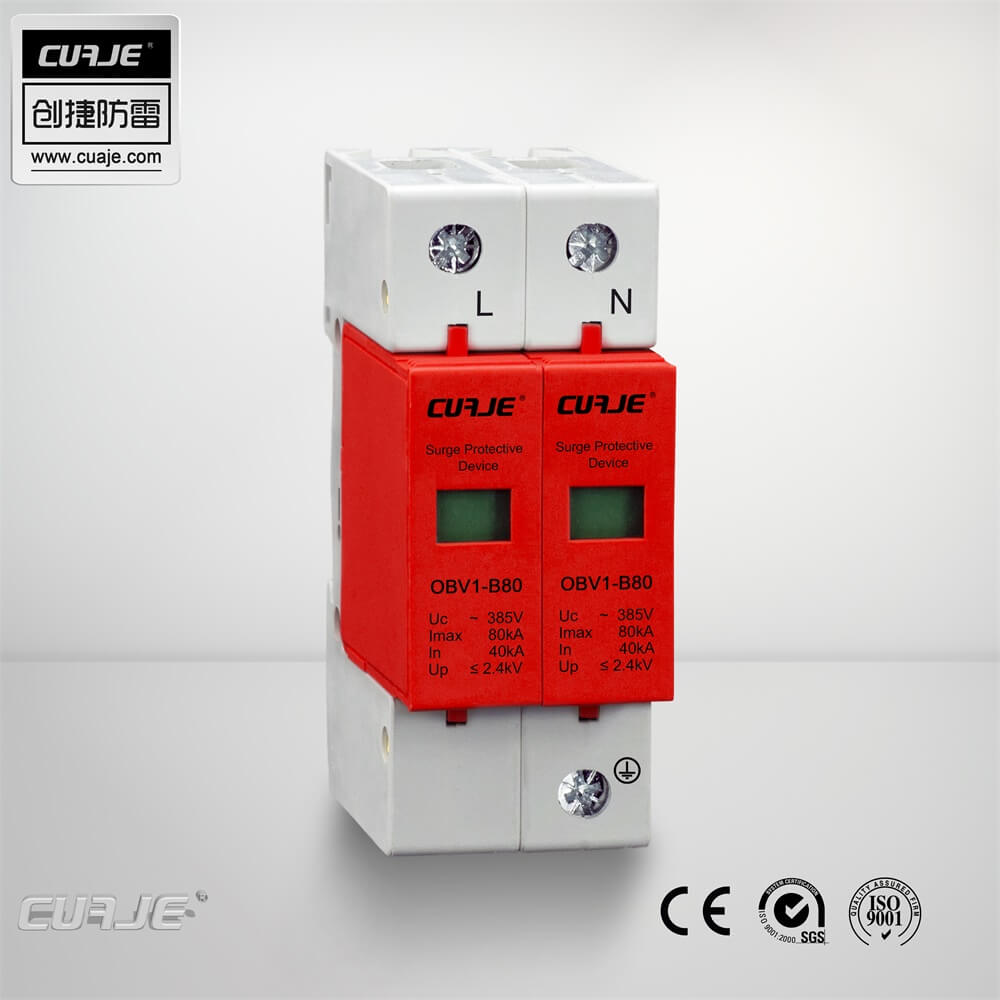

防雷器 OBV1-B80
産品說明
OBV1-B80系列模塊化電源防雷器依據IEC和GB标準設計，OBV1系列防雷器（以下簡稱SPD）适用于交流50/60Hz，額定電壓至380V的TN-S、TN-C-S、TT、IT等供電系統，對間接雷電和直接雷電影響或其他瞬間過電壓的浪湧進行保護。SPD符合GB18802.1，IEC61643-1标準。
産品特點
1. SPD爲一端口，防觸電保護，戶内式固定安裝，電壓限制型。
2. SPD内置脫離器，當SPD因過熱、擊穿失效時，脫離器能自動的将其從電網上脫離，同時給出指示信号。SPD正常工作時可視窗口顯示綠色，失效脫離後顯示紅色。
産品應用和安裝位置
OBV1-B80系列防雷器适用于B級防雷保護，用于雷擊時等電位連接，安裝在LPZOA區
LPZOB區與LPZ1區界面處。OBV1-B80通常安裝在埋地穿管進線低壓主配電櫃處。
産品設計和訂貨須知：用戶在産品設計和訂貨時，應詳細标明産品型号、數量。例如：OBV1-B80/4P-385,8台。
主要技術參數
| 防雷器OBV1-B80 | |||
| 最大持續工作電壓(Uc) | 320V | 385V | 420V |
| 電壓保護水平(Up) | < 2.0kV / 2.2kV / 2.4kV | ||
| 标稱放電電流 (In) kA | 40kA | ||
| 最大放電電流(Imax) kA | 80kA | ||
| 響應時間(TA) | < 25ns | ||
| 測試依據 | GB18802.1, IEC61643-1 | ||
| 接入接地截面積L/N( mm2) | 16-25mm2 | ||
| 接入接地線截面積PE (mm2) | 16-25mm2 | ||
| 熔斷器或斷路器選型 | 63A | ||
| 工作環境(℃) | -40℃ ~ +85℃ | ||
| 相對濕度(25℃) | < 95% | ||
| 安裝 | 标準導軌道35mm | ||
| 外殼材料 | 增強阻燃 | ||
