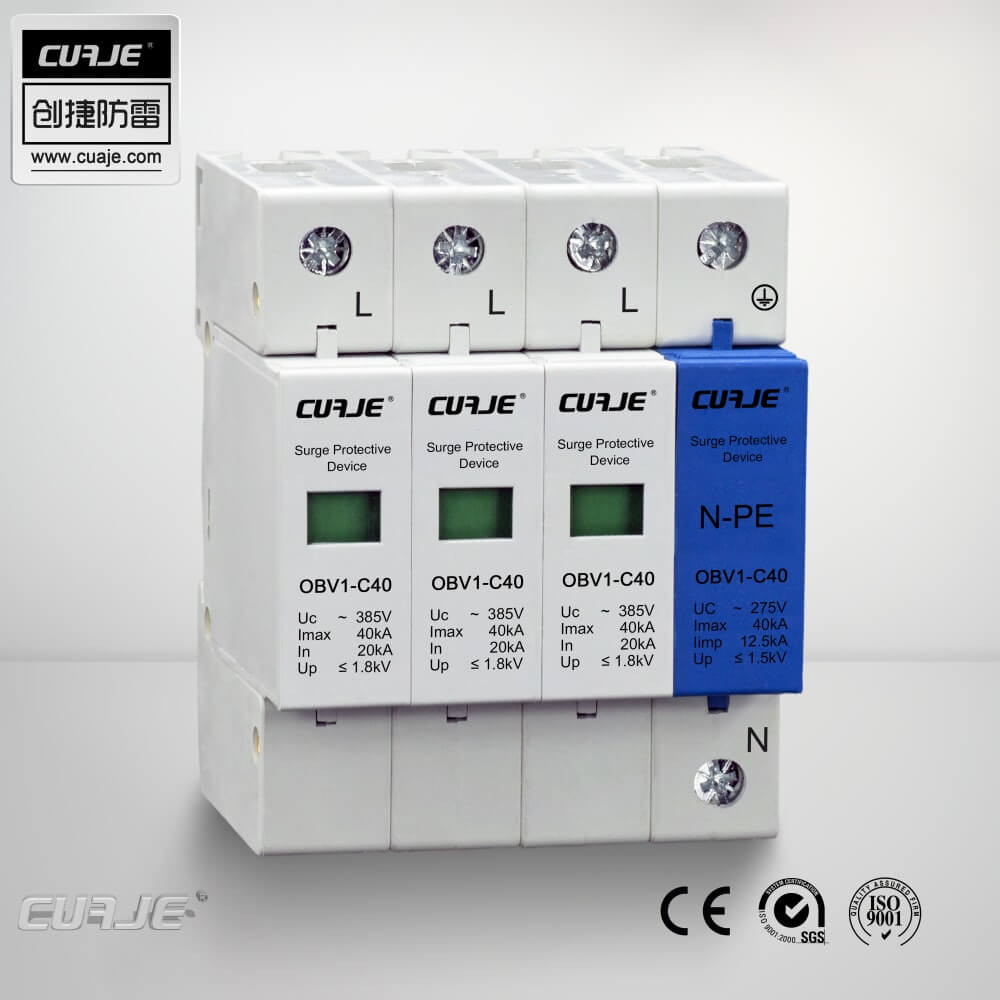

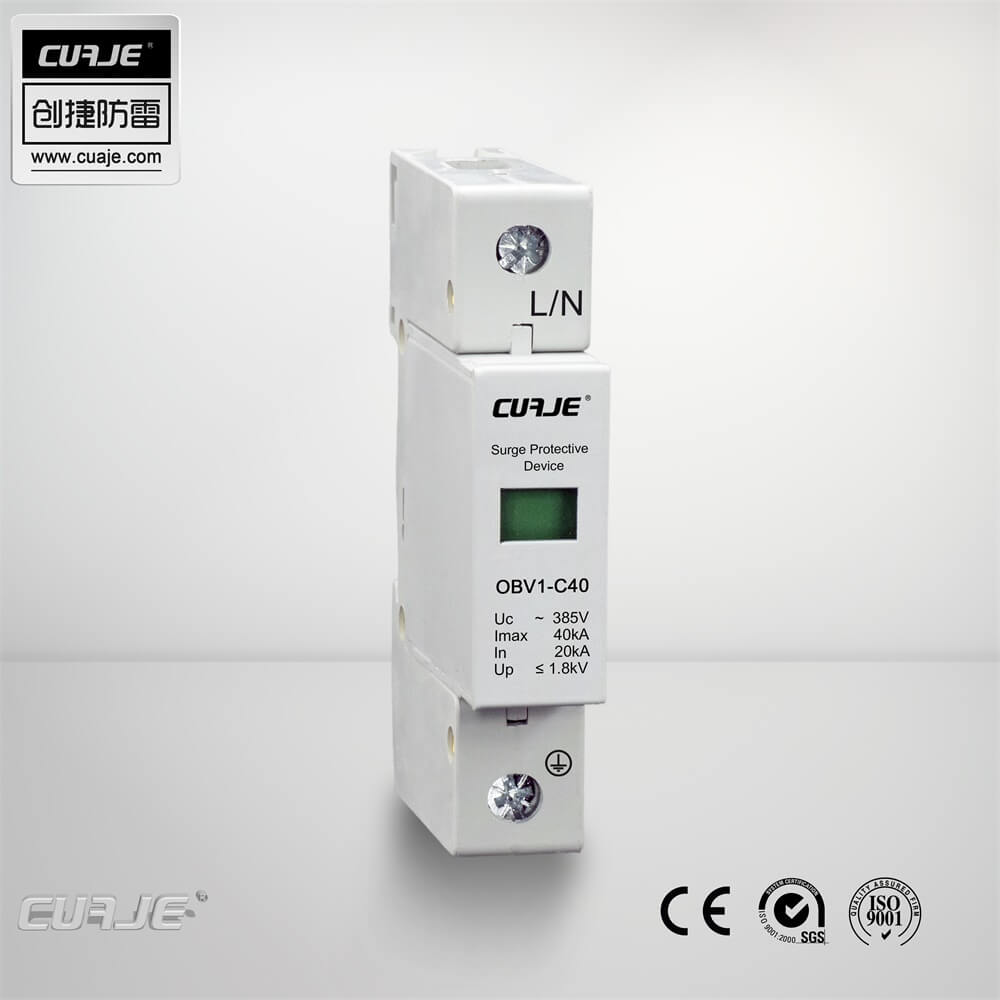

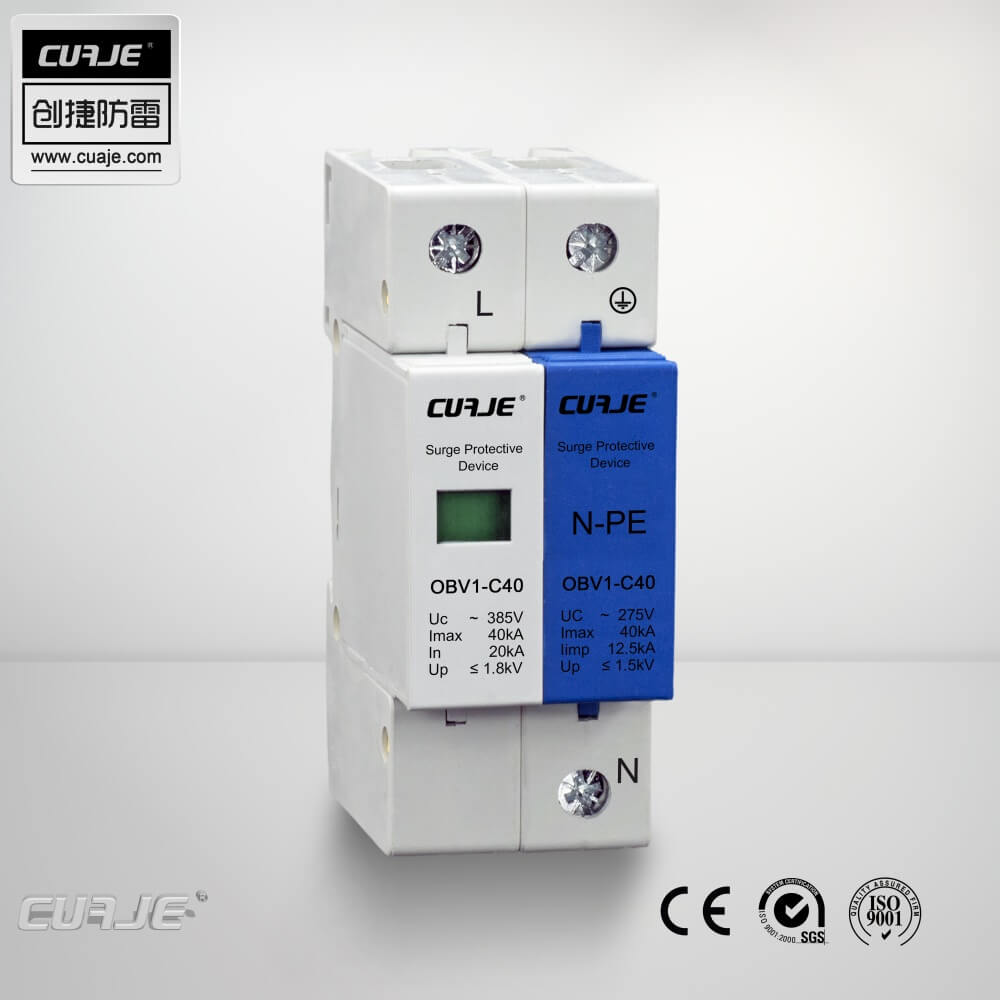

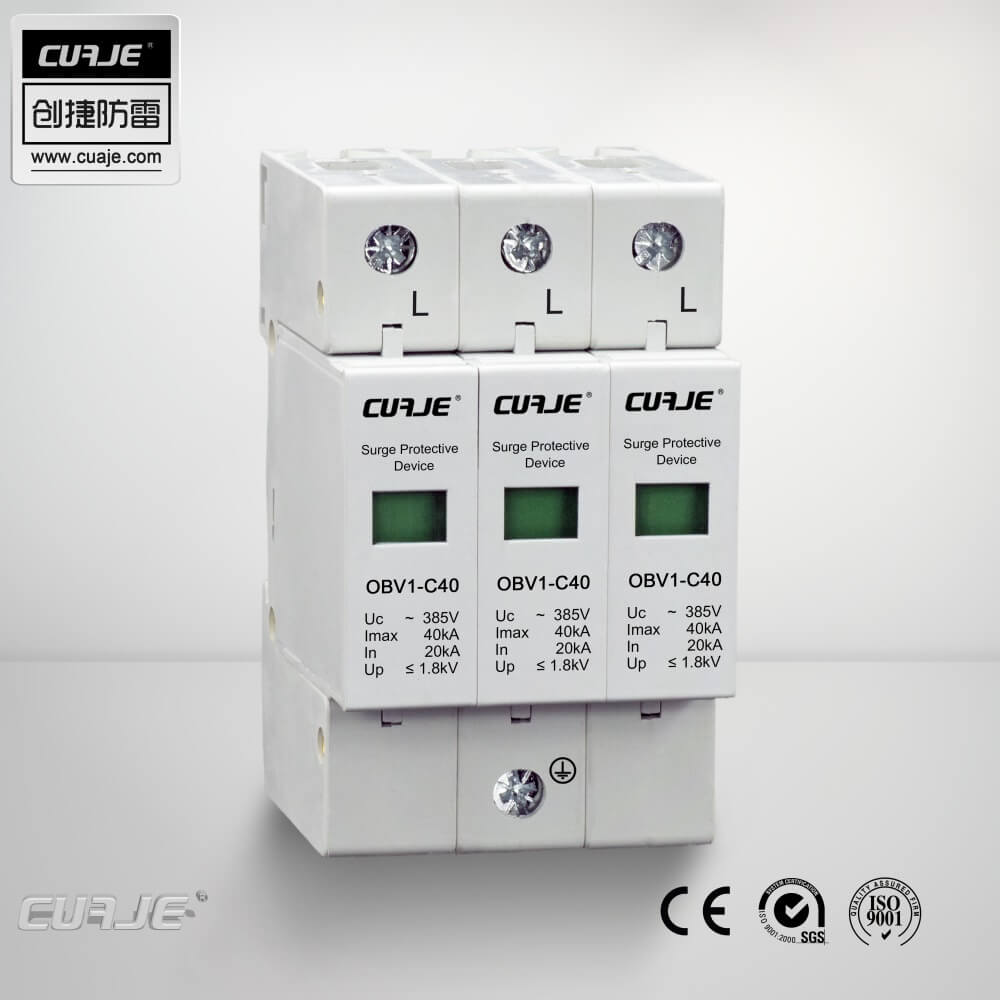

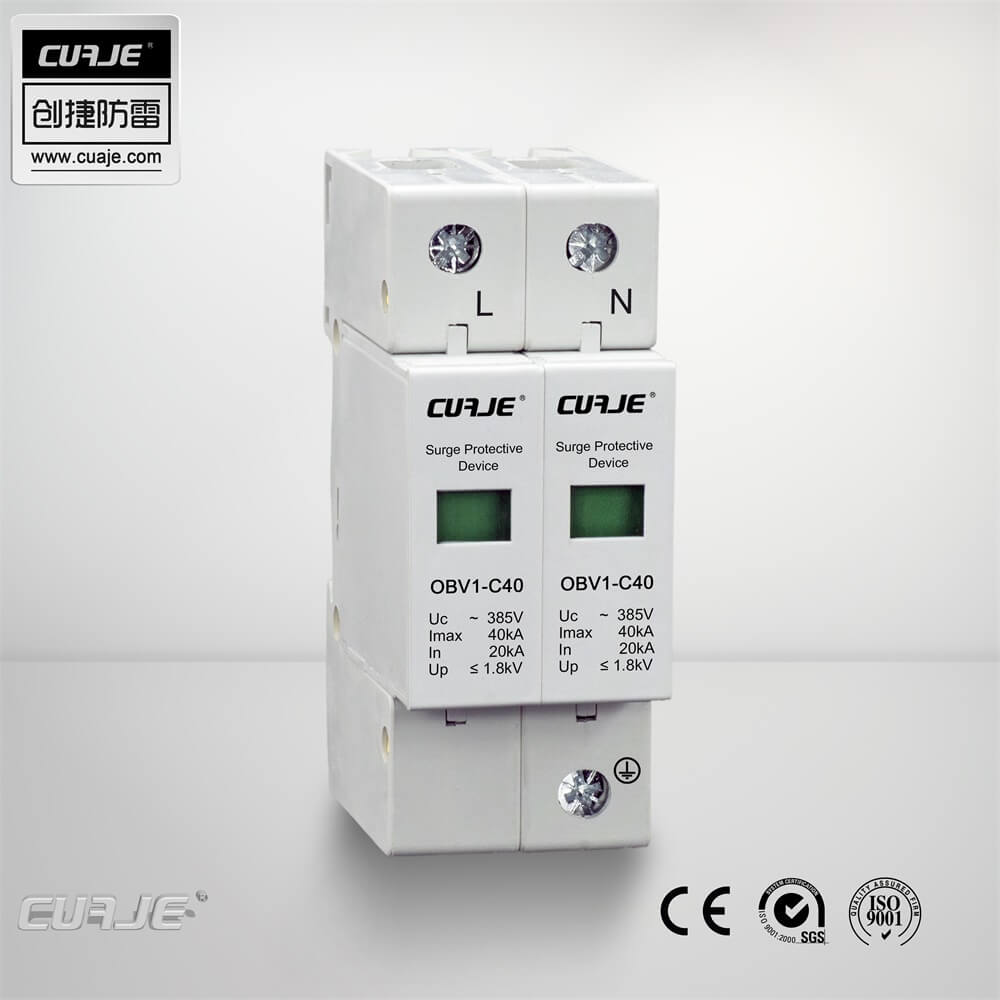

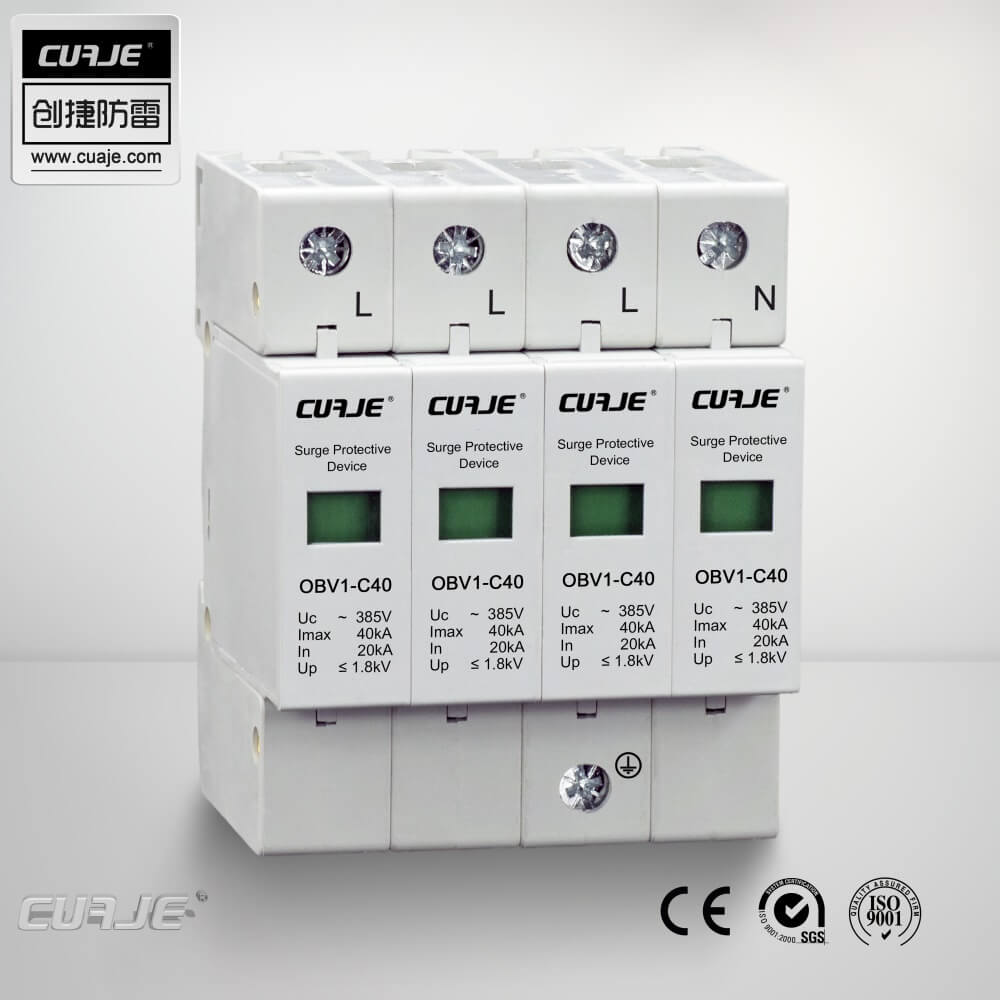

防雷器 OBV1-C40
産品說明
OBV1-C40模塊化電源防雷器依據IEC和GB标準設計，OBV1系列低壓配電系統防雷器(電湧保護器)用于交流50HZ/60HZ、380V及以下的TN-S、TN-C、TN-C-S、TT、IT等供電系統，本産品外殼設計安裝在35mm電氣導軌上，内置失效往脫離裝置，當防雷器因過流過熱、擊穿失效時，失效脫離裝置能自動的将其從電網上脫離，同時可視告警示器由綠色(正常)變爲紅色(故障)。保護模塊可在有工作電壓的情況下更換。
産品特點
1、采用專利技術的内金屬屏蔽保護模塊。
2、内置過流過熱、溫控斷路技術。
3、模塊設計，安裝方便，可在線更換。
4、漏電流小，響應時間快，殘壓低。
5、告警指示裝置，綠色(正常)、紅色(故障)。
産品應用和安裝位置
安裝在LPZOB區與LPZ1區與LPZ2區交界處，通常安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱内，分散型小别墅應将SPD安裝在住戶配電箱内。
産品設計和訂貨須知：1、用戶在産品設計和訂貨時，應詳細标明産品型号、數量。例如： OBV1-C40/4-385，8台。
技術參數
| 防雷器OBV1-C40 | |||||
| 最大持續工作電壓Uc (V~) | 275V | 320V | 385V | 420V | 440V |
| 保護水平Up (V~)kV | < 1.2kV / 1.5kV / 1.8kV / 2.0kV | ||||
| 标稱放電電流In (8/20µs) kA | 20kA | ||||
| 最大放電電流Imax (8/20µs) kA | 40kA | ||||
| 響應時間ns | <25ns | ||||
| 測試依據 | GB18802.1, IEC61643-1 | ||||
| 接入導線截面積L/N( mm2) | 10~16mm2 | ||||
| 接入接地線截面積PE (mm2) | 10~25mm2 | ||||
| 熔斷器或斷路器選型（A） | 32A | ||||
| 工作環境℃ | -40OC~+85OC | ||||
| 相對濕度 (25℃) | < 95% | ||||
| 安裝 | 标準導軌道35mm | ||||
| 外殼材料 | 增強阻燃 | ||||
